产品名称:24路开关量输出模块
产品型号:EISOB-DO24
产品简介:
本产品是由西安联硕电子科技有限公司研制的多通道开关量输出模块。全部通道隔离。具有共24路开关量输出。其中8通道为继电器干接点输出,8路为3A驱动能力的NPN输出,8路500mA驱动能力的达林顿输出。多种驱动能力,非常适合电磁阀、继电器、接触器、各种执行机构的驱动。
本开关量输入输出卡以ARM Cortex-M3 MCU为核心处理器,采用100Base-T以太网做为数据传输接口。软件接口以TCP/UDP实现,通讯协议简单可靠。提供通讯封装和上位机C语言例程。
本卡采用DIN 41612 96芯标准板对板连接器,可以和底板/背板对接。模拟输入采用魏德米勒3.5mm的快速插接可插拔端子连接器,方便可靠。

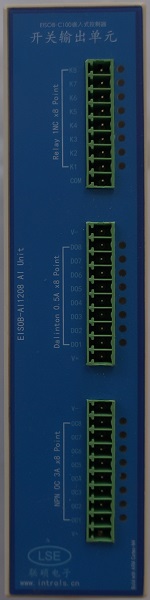

开关量输出:8路继电器输出,每路一组转换接点,干接点5A驱动能力;
8路达灵顿输出,每路驱动能力500mA,共阴极;
8路NPN输出,每路驱动能力3A,集电极开路;
通讯接口: 5路UART
1路CAN2.0B
1路100Base-T以太网
输入电源:24V 4A,5V 0.5A;
通信接口:Ethernet 100Base-T
通信协议:TCP/UDP 协议;
外形尺寸:147mmX100.5mm
工作温度范围:-40~+85℃

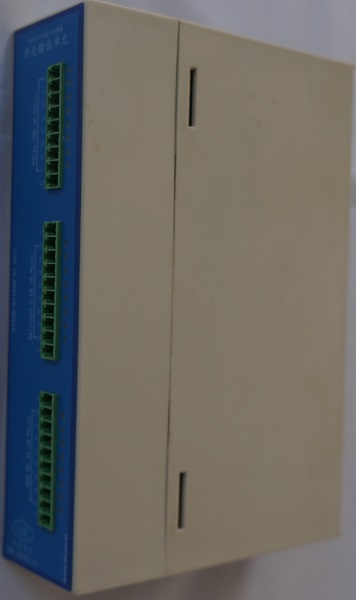

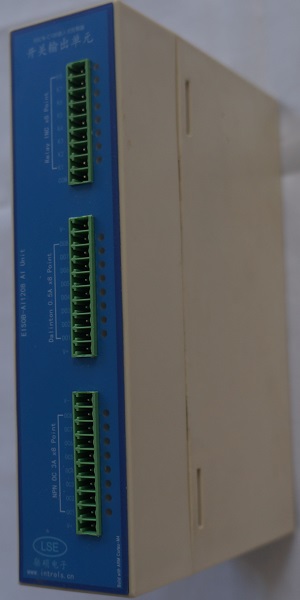

安装方式:DIN 41612 96芯标准板对板对接,或提供电气外壳。
