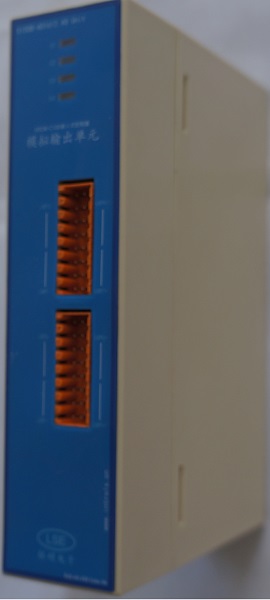

EISOB-AO16 12通道4～20mA模拟信号输出模块

产品名称：16位12通道模拟量输出卡

产品型号：EISOB-AO1612

产品简介：

   本产品是由西安联硕电子科技有限公司研制的，以ADI公司的高精度16位DAC芯片为数模转换器的12通道隔离4～２０ｍＡ模拟量输出卡。

   本模拟量输出卡以ARM Cortex-M3 MCU为核心处理器，采用100Base-T以太网做为数据传输接口。软件接口以TCP/UDP实现，通讯协议简单可靠。提供通讯封装和上位机C语言例程。

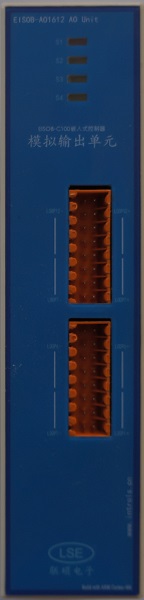

   本卡采用DIN 41612 96芯标准板对板连接器，可以和底板/背板对接。模拟量输出采用魏德米勒3.5mm的快速接可插拔端子连接器，方便可靠。

   本卡出厂采用精密仪器标定零点和满量程误差，保证 4～２０ｍＡ信号精度在1‰。

模拟输出：标准电流信号4～20mA，支持电流环开路监测与报警。

输出精度：满量程 1‰；

通讯接口：5路UART

1路CAN2.0B

1路100Base-T以太网Ethernet 100Base-T

输入电源：24V/1A ，5V 1A；

通信方式：Ethernet 100Base-T；

通信协议：TCP/UDP 协议；

外形尺寸：147mmX100.5mm；

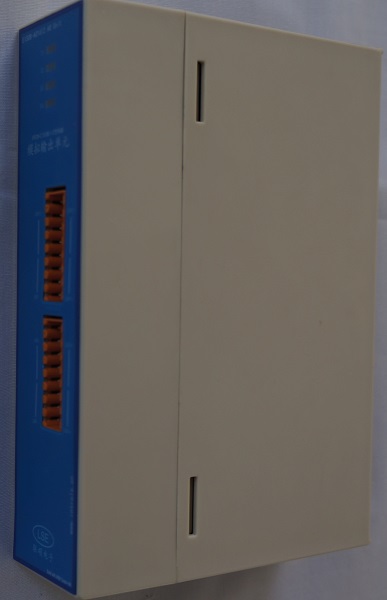

安装方式：DIN 41612 96芯标准板对板对接，或提供电气外壳。
