产品名称:14位8通道模拟输入卡
产品型号:EISOB-AI1208
产品简介:
本产品是由西安联硕电子科技有限公司研制的,以ADI公司的多通道同步采集ADC芯片为模数转换器的8通道非隔离模拟量输出卡。8通道并行采集。板载程控选择多种模拟信号输入规格。板载模拟前端调理电路,具备差分信号程控放大,最大放大倍数为1000,每通道200KSPS采样速率。适合高精度小信号测量。支持标准电流环输入测量,支持多种电压范围模拟测量,支持程控配置高阻输入模式直接连接测量RTD、热电偶、测温电桥。
本模拟输入卡以ARM Cortex-M3 MCU为核心处理器,采用100Base-T以太网做为数据传输接口。软件接口以TCP/UDP实现,通讯协议简单可靠。提供通讯封装和上位机C语言例程。
本卡采用DIN 41612 96芯标准板对板连接器,可以和底板/背板对接。模拟输入采用魏德米勒3.5mm的快速插接可插拔端子连接器,方便可靠。
本卡出厂采用精密仪器标定零点和满量程误差,并在板载Flash存储器中保存各级放大增益下的标定参数。
模拟输入:8路模拟输入。每路可程控配置输入类型。支持如下类型:
差分电压信号0~5V,0~10V,±1V,±5V,±10V;
标准电流信号4~20mA;
温度信号 RTD三线制测温 Pt100、Pt1000;
温度信号 K型热电偶;
称重传感器输入;
通道采集参数:14位、200 kSPS ADC(所有通道);
模拟输入通道提供7 kV ESD额定值;
高输出速率:200 kSPS(所有通道);
信噪比(SNR):85.5 dB(50 kSPS时)
INL:±0.25 LSB;DNL:0.25 LSB(所有通道)
通讯接口:3路UART
1路CAN2.0B
1路100Base-T以太网
输入电源:±15V/0.3A ,±5V 0.5A,5V 0.5A;
通信接口:Ethernet 100Base-T
通信协议:TCP/UDP 协议;
外形尺寸:147mmX100.5mm
工作温度范围:-40~+85℃

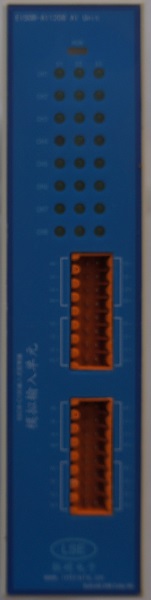

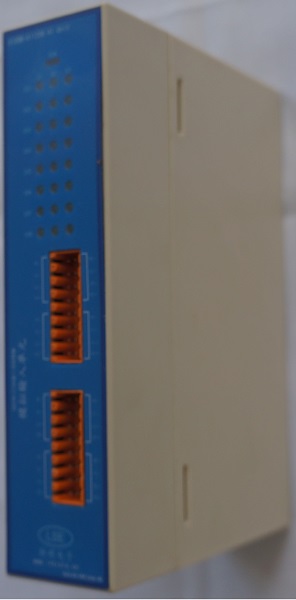

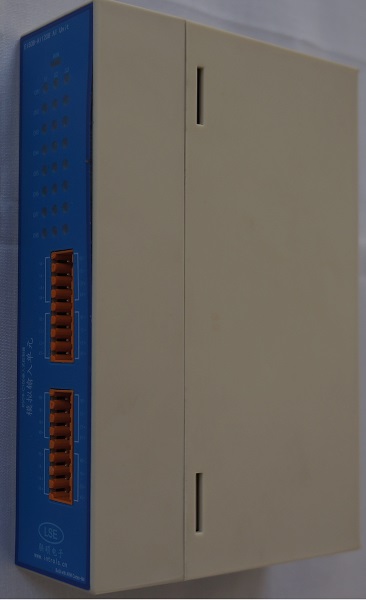

安装方式:DIN 41612 96芯标准板对板对接,或提供电气外壳。
典型应用:
多相电机控制
仪表和控制系统
多轴定位系统
数据采集系统(DAS)
