产品名称:EISOB-C100 嵌入式CPU卡
产品型号:EISOB-C100
产品简介:
本产品是由西安联硕电子科技有限公司研制的,以NXP(恩智浦/飞利浦)公司的车规级ARM Cortex-A9 芯片为核心的嵌入式CPU卡。
本产品板载一个系统级ARM A9 CPU、一个32位 Cortex-M4 ARM MCU,一个Cyclone III FPGA。A9 CPU负责运行嵌入式操作系统,负责高级硬件接口的驱动与管理、图形用户IO、用户高层软件、系统软件等。M4 ARM MCU负责底层扩展硬件接口,主要是扩展的通讯接口的驱动与管理。FPGA主要是负责数据交互逻辑控制与用户IO扩展。
本产品支持丰富的接口,支持板载HDMI、LCD、VGA显示接口(多选一);支持PCI-e,SATA II等总线接口;支持以太网接口10BaseT、100BaseTX 和100BaseFX;支持USB2.0 HOST;支持CAN2.0B、支持RS485、支持RS232等多种通讯接口。
本产品软件支持嵌入式Linux系统。提供Qt4图形用户环境。提供所有硬件接口的驱动程序和操作函数封装库,以及图形化的测试例程。
本卡采用DIN 41612 96芯标准板对板连接器,可以和底板/背板对接;方便可靠。
主要硬件规格:
CPU1:飞思卡尔(恩智浦)ARM Cortex-A9 四核处理器 iMX6Q。主频1.2G,车规级;
CPU2:意法半导体ARM Cortex-M4 MCU+FPU处理器,主频180MHz,工业级;
FPGA: ALTERA公司CYCLONE III FPGA;工业级;
内存:DDR3 频率1066MHz,容量 2GB;
电子盘:eMMC或NAND Flash,容量 4GB;
MicroSD卡:支持MicroSD/TF卡,容量 512MB~64GB;

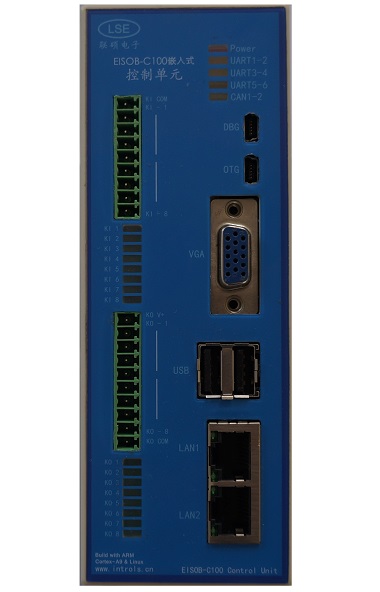

显示接口:LVDS、TFT LCD、HDMI、VGA四选一;
显示性能: 3D图形、2D图形硬件加速,图形显示最高分辨率1920×1080@60Hz;
硬件通讯接口:2路IEEE 802.38标准的1000Base-T以太网接口;
1路100Base-T以太网接口;
2路USB2.0 Host接口;
4路RS-485接口,光电隔离;
2路RS-232接口;
2路CAN2.0B接口,光电隔离;
其它硬件接口:开关量8路输入,24V 双向输入; 通道隔离;
开关量8路NPN输出,每路驱动能力3A,集电极开路;
8X8 64键按键接口,可直接外接按键阵列或薄膜按键键盘;
主要软件特性如下:
支持嵌入式Linux操作系统,内核版本L3.0.3.5;
支持Qt4图形界面,版本4.7.3;
输入电源:一路5V 2A;
通信接口:Ethernet 100Base-T
通信协议:TCP/IP UDP 协议;
外形尺寸:147mmX100.5mm
工作温度范围:-40~+85℃

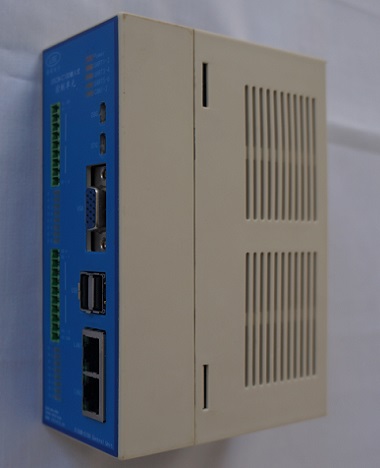

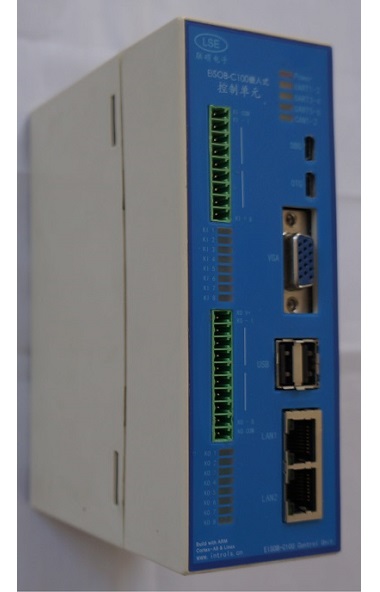

安装方式:DIN 41612 96芯标准板对板对接,或提供电气外壳。
典型应用:
嵌入式系统
过程分析系统
仪器、仪表系统
数据采集系统
工业控制系统
