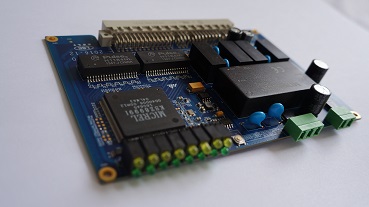

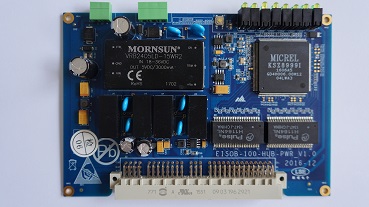

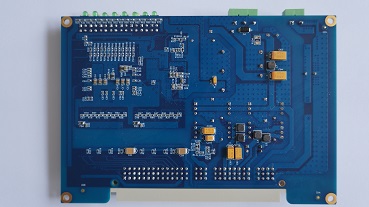

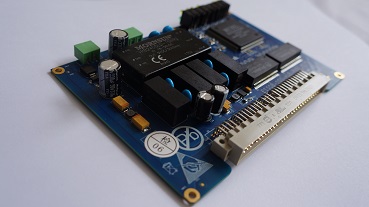

产品名称:8口工业级Hub电源卡
产品型号:EISOB-HD15D5S5
产品简介:
本产品是由西安联硕电子科技有限公司研制的,以Micrel公司的工业级10/100M Hub芯片为核心的8通道以太网交换机。支持10BaseT、100BaseTX 和100BaseFX,和标准 IEEE 802.38。
本产品提供7路不同规格的DC/DC输出,以满足仪表、数据采集系统模数混合电路的多重电源需求。
本卡采用DIN 41612 96芯标准板对板连接器,可以和底板/背板对接。模拟输入采用魏德米勒3.5mm的快速插接可插拔端子连接器,方便可靠。
以太网接口:7路IEEE 802.38标准的以太网接口。支持如下类型:
10BaseT、100BaseTX 和100BaseFX;
电源输出参数:
数字第一组: 输出1:+5V 3A,
数字第二组: 输出2:+5V 600mA;
模拟输出组: 输出3:+5V 600mA;
输出4、5:±5V 300mA;
输出6、7:±15V 100mA;
(注:三组输出独立电源地)
输入电源:一路24V 2.5A;
通信接口:Ethernet 100Base-T
通信协议:TCP/UDP 协议;
外形尺寸:147mmX100.5mm
工作温度范围:-40~+85℃
安装方式:DIN 41612 96芯标准板对板对接,或提供电气外壳。
典型应用:
嵌入式系统板卡互联
仪表供电
数据采集系统供电
