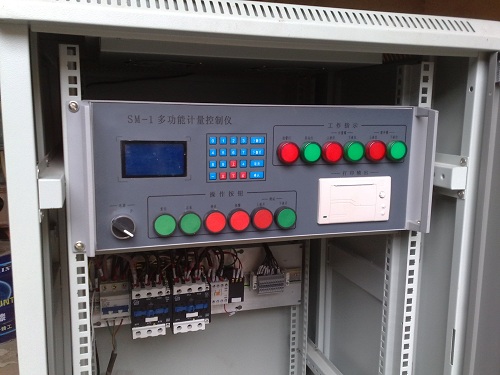

SMZ-1单井多功能计量仪

产品概述

SMZ-1型井站多功能计量仪是专为油田计量站（间）设计新型智能式电子测控设备。具有井站内单井自动计量、缓站罐控制、油温控制、可燃气体检测及报警、打印记录和通信传输等功能。

目前长庆油田广泛应用DLY-X系列的单井计量仪，属于90年代产品。总体说来具备功能简单、操作简便、性能可靠等优点；但是目前由于技术老化、服役时间长，也凸显出人机接口不友好、不具备计量结果的存储输出的功能、不具备标定校正功能，测量精度不高等一些弊端。

SM-1型单井计量仪的目的就是解决DLY-X系列单井计量仪的上述缺点，是一种相对技术先进、性能可靠、操作性强的新一代单井计量仪。

产品特点

SMZ-1型井站多功能测控系统可以选配收球加热筒1个，缓冲罐1个，计量分离器1个，可燃气体监测6路、储油罐2个。

SMZ-1以高性能单片机为核心进行全过程测控，具有控制功能强、可靠性高、计量准确等特点。采用断电保护存储器设计，记录数据可连续复查打印。采用人体工程学原理进行整机设计，又充分考虑现场实际使用要求，其操作灵活方便、记录清晰、具有直观友好的人机界面。

SMZ-1充分考虑用户使用环境及条件，进行高可靠性及容错设计，使用及维护十分方便。

主要性能指标

1、 工作频率

1） 主工作频率：14MHz;

2） 时钟精度：≤±0.5秒/小时

2、 LCD显示屏

1） 色彩：带背光的蓝底白字的LCD显示屏；

2） 分辨率：128×64；

3） 显示：支持西文字符、国标16×16点阵汉字、图形显示；

3、 人机界面

菜单式人机界面；

4、 输入设备

键盘：

1） 4×5高可靠的薄膜开关按键；

2） 按键寿命：≥10万次；

5、 测量信号：三线制温度探头（PT100铂电阻），5000W峰值功率浪涌保护。

1） 温度测量范围：-45℃~200℃

2） 温度分辨率：0.1℃

3） 测温精度：0.5℃

6、 开关量输入：NPN型光电隔离输入，低电平（导通），高电平（断开）。5000W峰值  功率浪涌保护。

7、 控制信号

开关量输出：

1） 光电隔离+大功率可控硅控制加热器；

2） 光电隔离+小功率继电器控制交流接触器控制计量罐排油泵或缓冲罐排油泵；

3） 光电隔离+小功率继电器控制交流接触器控制三通电磁阀。

8、 报警方式

1） 间歇式蜂鸣声报警；

2） LCD报警查看；

3） 面板报警指示灯。

9、 打印方式

嵌入式微打：

1） 打印宽度：40mm;

2） 打印速度：50mm/s;

3） 打印方式：热敏加热点阵式打印;

4） 分辨率：8点/mm，384点/行;

5） 汉字：支持国标汉字一、二级字库；

10、           环境要求

1） 存储温度 -20℃~60℃；

2） 工作温度 0℃~50℃；

3） 相对湿度：≤85%；

11、           通讯

一路RS232标准串行接口。5000W峰值功率浪涌保护。

12、           机柜尺寸：600×450×900mm, 19英寸标准机柜，带锁玻璃前门,后挡板可拆卸。

机箱尺寸：4U×450×360mm，19英寸4U高标准机箱。铝合金材质框架，铁质外壳具有抗电磁辐射EMI的能力。
