D-1抽油机冲次监测仪

我国西北地区油田的采油厂有大量边探井。由于地处边远山区，其中不少油井采用柴油机拖动，每年消耗大量柴油，占用大量生产成本。由于人为停井、柴油机故障等原因，抽油机实际工作时间无法准确计量，柴油供给采用油田普遍的定额供油制度。柴油的投入和原油的产出比例模糊，造成柴油机驱动井采油时率普遍不足，不符合低渗透油田高效开发、精细开发的战略。为此西安联硕电子科技有限公司研发了一种解决目前矛盾的产品，经过了为期两年的试验，经过三次改型，最终得到可以精确记录抽油机开井时间的成熟产品----D-1型抽油机冲次监测仪，其中运用到的相关技术已经获得国家专利。

产品特性：

1、抽油机冲次监测仪是专为游梁式抽油机设计的新型智能式电子设备。具有可靠计量抽油机冲次数据的功能。

2、以高性能单片机为核心。充分考虑用户使用环境及条件，进行高可靠性及容错设计，使用及维护十分方便。

3、具有先进的倾角传感技术，无机械开关，无触点抖动，计数精度高，记录数据无法人为改动。

4、液晶显示字高达到31mm，可视距离≥7米。站在抽油机下可以轻松抄取读数。

5、微功耗设计，装备12AH蓄电池以及太阳能电池，两个月内只要有四个晴天即可对机内蓄电池充满电。可在野外常年工作，无需人工维护。

6、采用IP54防护外壳设计，具备防雨淋、防尘、防震的性能。可以在野外全天候运行。

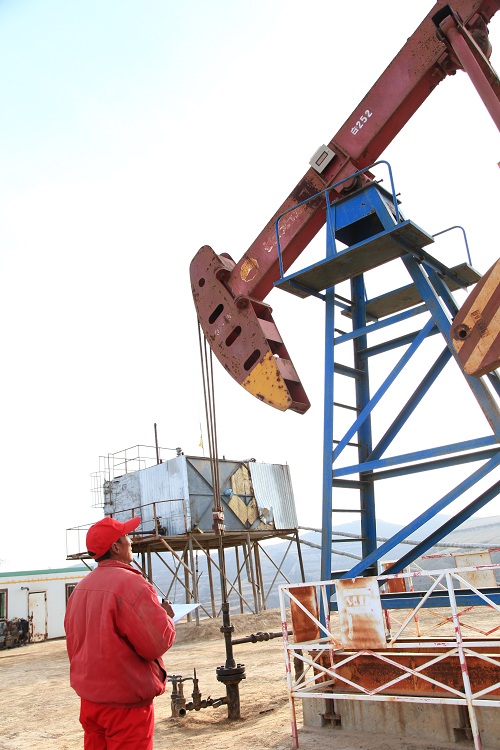

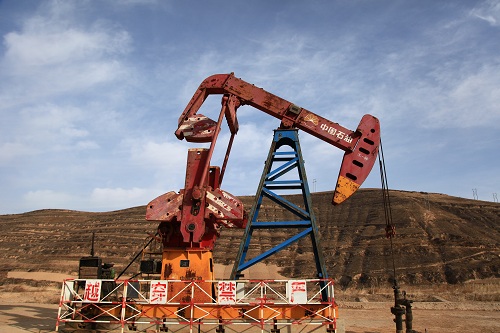

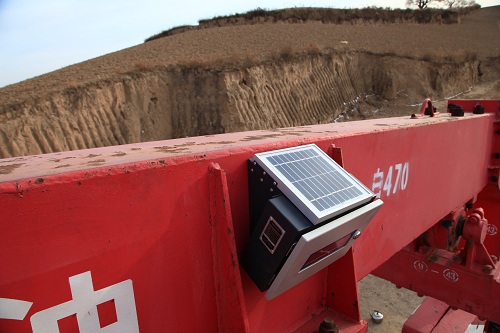

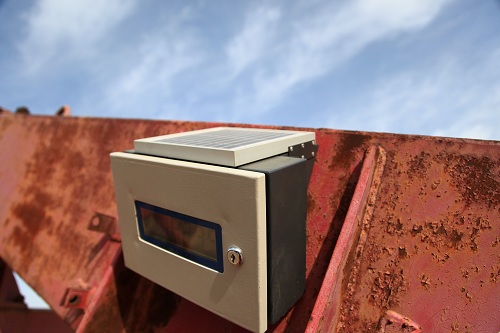

现场使用情况

    D-1抽油机冲次监测仪技术条件

一、产品设计生产引用标准

D-1型抽油机冲次监测仪的设计生产依据如下标准设计进行：

GB4208-2008《外壳防护等级（IP代码）》

GB3101《有关量，单位和符号的一般原则》

GB4457-4460《机械制图》

GB1800-1804《公差与配合》

GB/T 1《标准化工作导则》

ZBN10003-88《工业自动化仪表通用试验方法》

二、产品主要技术参数

1、主机工作频率：12MHz；

2、冲次计数范围：1～999999；

3、冲次计数精度：≤0.1%（小于等于满量程的千分之一）

4、冲次检测方法：重力感应技术；

5、显示字体宽度：15mm，字高：31mm；

6、白昼可视范围：≥5m；

7、供电：内置6V 12Ah免维护蓄电池；外置9V 2W太阳能电池板；

8、整机功耗：≤60mW；

9、最大待机时间：≥90天（仅内置电池供电情况下）；外置光电池浮充待机时间≥2年；

10、机箱尺寸：260×180×100mm；

11、外壳设计防护等级IP54；

12、存储温度：-30℃～+60℃；

13、工作温度：-25℃～+55℃。

三、产品主体及附件清单

1、D-1型抽油机冲次监测仪主机 ×1 台

2、防盗型倾角安装支架 ×1 个

3、太阳能电池板 ×1 个

4、《使用维护手册》×1 册

5、主机机箱钥匙 ×2把

四、产品专利：

第一项专利号：ZL2011.2.05269459

第二项专利号：ZL2011.2.05269707
